说明部分

1、工程概况

项目名称、地点、建筑类型、建筑面积、层高、建筑朝向、围护结构热工参数、工艺生产特点、发热设备、人员密度、工作时间等

2、设计依据

GB 50019-2015《工业建筑供暖通风与空气调节设计规范》（核心依据）

GB 50736-2012《民用建筑供暖通风与空气调节设计规范》（相关条款）

GB 50016《建筑设计防火规范》（防火要求）

GB 50189《公共建筑节能设计标准》（节能要求）

其他相关国家及地方标准

工艺专业提供的设备发热量、通风要求等资料

3、设计参数

室内外计算参数：

室外气象参数（按规范或当地气象资料）

室内设计参数（温度、相对湿度、新风量、洁净度等，按工艺要求确定）

人员密度、照明功率、设备发热量等

4、空调系统方案

系统形式选择（全空气系统、风机盘管+新风、多联机等）

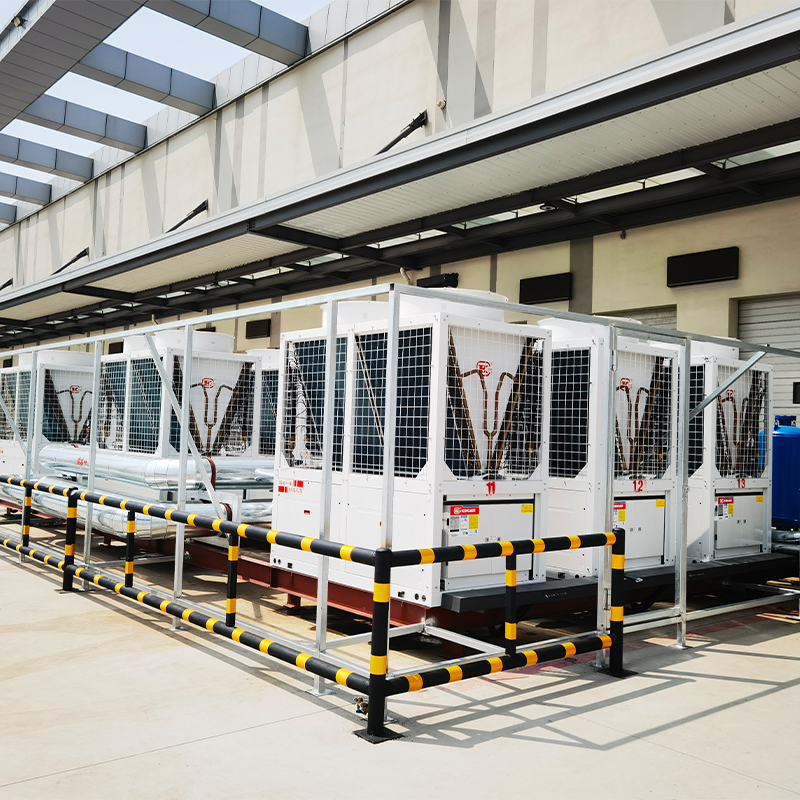

冷热源方案（冷水机组、风冷热泵、多联机等）

气流组织设计（送风方式、回风方式、风口选型）

系统分区原则（按工艺分区、温湿度要求分区）

5、负荷计算

冷负荷计算（围护结构、人员、设备、照明、新风等）

热负荷计算（冬季）

湿负荷计算（如有需要）

计算书需包含计算过程、参数取值依据

计算书部分（核心计算内容）

1、冷热负荷计算书

逐时冷负荷计算（夏季）

热负荷计算（冬季）

采用规范推荐的计算方法（谐波反应法、冷负荷系数法等）

计算结果汇总表

2、水力计算书

风系统阻力计算（最不利环路）

水系统阻力计算（冷冻水系统、冷却水系统）

设备选型计算（水泵扬程、风机全压）

3、设备选型计算

空调机组/风机盘管选型

冷水机组/热泵机组容量确定

水泵、冷却塔、新风机组等设备选型

按规范要求的安全系数

图纸部分（需按制图标准绘制）

1、空调风系统平面图

风管布置、风口定位

风管尺寸标注、标高、

设备定位尺寸

2、空调水系统平面图

水管走向、管径标注

阀门、仪表位置

设备接管详图

3、系统原理图

冷热源系统流程图

空调水系统原理图

控制原理图

4、剖面图、大样图

复杂节点详图

设备安装详图

管道穿墙、穿楼板详图

设备材料表

1、主要设备表

2、材料表

风管材料、厚度、保温材料

水管材料、管径、保温材料

阀门、配件、风口等

节能与环保专篇

1、节能措施

系统能效比（EER/COP）要求

变频控制、热回收等节能技术

保温厚度、材料选择

2、环保要求

噪声控制（按规范第10章）

减振措施

制冷剂环保要求

施工说明与技术要求

1、施工要求

管道安装要求（坡度、支架间距等）

设备安装要求（基础、减振等）

保温施工要求

2、调试与验收

系统调试要求（风量平衡、水温调节）

验收标准（按GB 50243《通风与空调工程施工质量验收规范》）
