原则与目标

1、设计原则

安全可靠：严格执行强制性条文，确保人员、设备及货物安全

节能环保：选用高效节能设备，降低运行能耗，符合环保要求

经济合理：在满足功能需求前提下，控制建设投资和运营成本

技术先进：采用成熟可靠的技术方案，确保系统稳定运行

操作便捷：优化操作流程，便于日常维护管理

2、设计目标

库温控制精度：±1℃（冷藏间）、±1.5℃（冻结间）

年运行能耗指标：符合国家节能标准

系统可靠性：年故障率≤1%

自动化程度：实现远程监控和自动控制

建筑与结构设计

1、库址选择与总平面布置

选址要求：交通便利、地势平坦、远离污染源，满足消防间距要求（与民用建筑间距≥60m，氨制冷系统需≥150m）

总平面布置：功能分区明确，物流流线合理，设置环形消防车道（宽度≥4m）

防火间距：耐火等级不低于二级

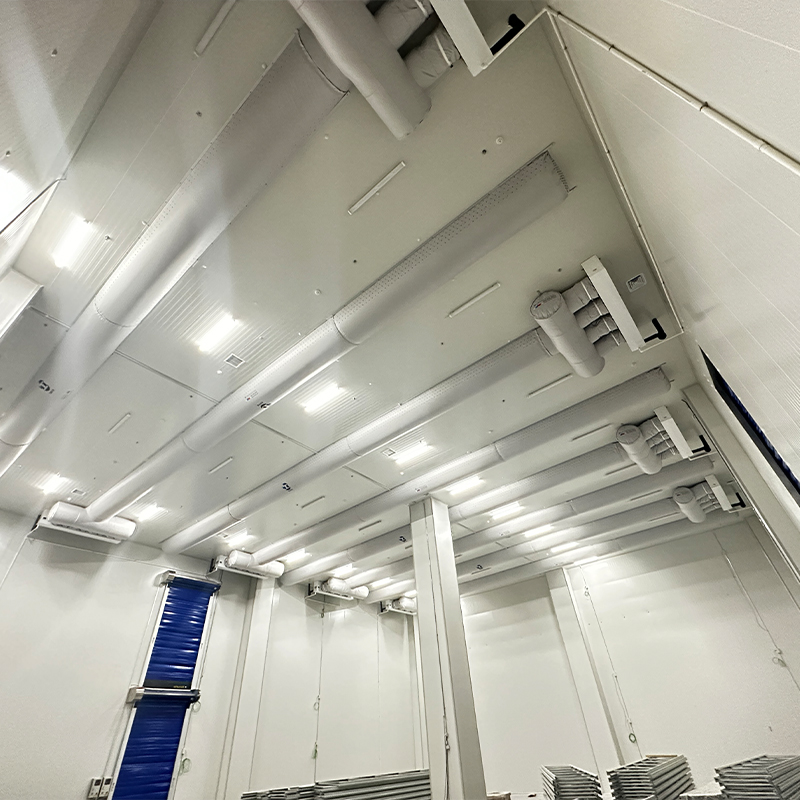

2、库房布置

功能分区：根据存储需求划分冷藏间、冻结间、穿堂、站台等区域

防火分区：按表4.2.2规定划分，每个防火分区面积不超过标准限值

安全出口：建筑面积＞1000㎡的冷藏间至少设2个冷库门，疏散距离符合要求

层高设计：根据货物堆码高度和货架布置确定净高，一般不低于4.5m

3、保温隔热设计

围护结构：采用聚氨酯夹芯板或现场喷涂聚氨酯，厚度根据库温确定（-18℃库温建议≥150mm）

保温材料：导热系数≤0.024W/(m·K)，燃烧性能B1级

热桥处理：板缝、穿墙孔洞等部位采用专用密封胶密封

气密性要求：漏风率≤1.5%

4、防潮隔汽设计

防潮层设置：高温侧设置防潮隔汽层，采用PE膜或铝箔复合膜

隔汽层连续性：搭接宽度≥100mm，接缝处密封处理

地面防潮：地面保温层上下设置防潮层，防止地坪冻胀

5、结构设计要点

结构形式：钢筋混凝土框架结构或钢结构

荷载取值：考虑货物堆码荷载、设备荷载等

温度应力：考虑降温收缩影响，设置温度钢筋（配筋率≥0.3%）

基础埋深：墙柱基础埋深自室外地坪向下不宜小于1.5m

制冷系统

1、设计参数

库温要求：根据存储货物确定（如：冻结间-25℃～-18℃，冷藏间-18℃～0℃）

相对湿度：15%～95%（根据货物要求调整）

制冷剂选择：R404A、R507、R134a（需根据规模和安全要求确定）

系统形式：直接膨胀式或间接式制冷系统

2、负荷计算

按标准第6.2节进行负荷计算，包括：

围护结构热流量：Q₁ = K·F·Δt

货物热流量：Q₂ = G·(h₁-h₂)/τ

通风换气热流量：Q₃ = n·V·ρ·Δh/24

电机运转热流量：Q₄ = 1000·ΣN·ξ

操作热流量：Q₅ = q·F

机械负荷：Qj = (n₁Q₁+n₂Q₂+n₃Q₃+n₄Q₄+n₅Q₅)·R

3、设备选型

压缩机：根据蒸发温度、冷凝温度、制冷量选型，考虑备用机组

冷凝器：风冷或水冷式，根据环境条件确定

蒸发器：冷风机或排管，根据库温和货物特性选择

辅助设备：油分离器、贮液器、气液分离器、中间冷却器等

能效要求：COP≥3.0（按标准要求）

4、系统配置

系统分区：不同温度区域独立系统或并联系统

融霜方式：电热融霜、水融霜或热气融霜

控制方式：自动控制，设置温度、压力、液位保护

5、管道设计

管材选择：无缝钢管或铜管，材质符合标准要求

管道布置：坡度、支吊架间距符合标准第6.5节规定

管道保冷：保冷层厚度按经济厚度计算，外设防潮层

管道标识：按介质和流向进行颜色标识

6、安全与监控

安全装置：高压、低压、油压、排气温度保护

泄漏探测：制冷剂泄漏报警系统，浓度达到设定值自动报警

紧急停机：设置手动紧急停机按钮

监控系统：温度、压力、液位、运行状态实时监控

电气系统设计

1、供配电系统

负荷等级：二级负荷（重要设备），三级负荷（一般设备）

电源要求：双回路供电或设置备用发电机

配电方式：放射式或树干式，重要设备独立回路

无功补偿：功率因数补偿至0.9以上

2、制冷机房电气

设备配电：压缩机、水泵、风机等设备独立控制

照明系统：防爆型灯具，照度≥150lx

接地保护：TN-S系统，重复接地

防雷措施：三类防雷建筑，设置接闪器、引下线、接地装置

3、库房电气

照明要求：冷间照度≥50lx，穿堂≥100lx

插座设置：维修插座，防潮型

线路敷设：穿管明敷或暗敷，穿保温层部位做防冷桥处理

应急照明：重要部位设置应急照明和疏散指示

4、自动控制系统

控制方式：PLC或DCS系统，实现自动控制

检测参数：温度、湿度、压力、液位、运行状态

报警功能：超限报警、故障报警、短信通知

数据记录：历史数据存储，可追溯查询

给排水及消防设计

1、给水系统

用水点：制冷机房冷却水、融霜

水质要求：符合设备要求，必要时设置水处理装置

给水压力：满足最不利点用水要求

2、排水系统

排水方式：重力流或压力流

排水点：冷风机水盘、融霜水、地面冲洗水

排水坡度：≥1%，设置水封或水封井

防冻措施：寒冷地区排水管保温或电伴热

3、消防系统

消防水源：市政消防给水或消防水池

消火栓系统：室内外消火栓，按规范设置

自动喷淋：高架冷库或面积＞1500㎡的冷库设置自动喷淋

灭火器配置：按严重危险级配置，类型根据制冷剂确定

暖通空调及地面防冻

1、供暖与空调

供暖方式：散热器供暖或热风供暖

空调系统：制冷机房、控制室设置空调

温度要求：制冷机房冬季≥10℃，控制室18～26℃

2、通风系统

机械通风：穿堂、站台等区域设置机械通风

通风量：按标准计算

3、地面防冻

防冻方式：自然通风、机械通风或加热防冻

加热负荷：按规范计算

通风量：按标准公式计算

构造要求：地面保温层、防潮层、加热管或通风道

节能与环保措施

1、节能措施

设备选型：选用高效压缩机、风机、水泵，能效等级不低于二级

系统优化：变频控制、热气融霜回收、热回收利用

保温优化：优化保温厚度，减少冷量损失

照明节能：LED照明，智能控制

2、环保措施

制冷剂：选用环保制冷剂，ODP=0，GWP值低

噪声控制：设备减振、隔声处理，厂界噪声达标

废水处理：融霜水、冷却水循环利用或达标排放

废弃物：废油、废制冷剂专业回收处理

安全措施

1、结构安全

抗震设防烈度按当地要求确定

结构安全等级二级，使用年限50年

防火分区、疏散通道符合规范

2、设备安全

压力容器、压力管道按特种设备管理

安全阀、压力表定期校验

电气设备防爆、防潮、防腐蚀

3、运行安全

操作规程、应急预案完善

人员培训、持证上岗

定期检查、维护保养

4、应急措施

制冷剂泄漏应急处理预案

火灾报警和灭火系统

紧急疏散通道和标识
